污泥斗



一、使用范圍

   HND型污泥斗主要應用在工業及城市污水處理過程中,存放經帶式壓濾機或其它壓濾設備處理過的含水率小于80%的污泥。HND污泥斗根據驅動形式分為兩類:Ⅰ型氣動或電動和Ⅱ型手動(略)



二、工作原理

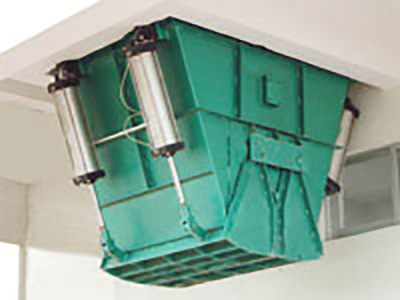

HND—Ⅰ自動污泥斗由污泥斗、氣動或電動控制裝置兩部分組成。污泥斗底部有兩個扇形門,每個扇形門控制一個腔體排卸污泥,每個扇形門由一個氣缸或電動推桿控制開關,氣源、電源現場提供。



三、技術參數

    規格型號 斗容(m3) 啟閉力(Kgf)

    LCW-III-HND-05 5 680

    LCW-III-HND-10 10 1130



四、 訂貨說明

    1、設備選型:污泥斗容積6m3以下,以5m3為準,6 m3以上以10 m3為準;

    2、污泥斗盡量不要選用鋼結構支撐,在土建施工時作好水泥支撐框架;



氣動泥斗適用于壓濾機產出的泥餅的儲存及排出外運。其結構簡單,操作方便。泥斗的卸料部分由汽缸控制開啟和關閉,并且汽缸控制開啟和關閉能夠分別在現場和遠程進行控制。

1.泥斗的安裝

(1)將泥斗吊運到泥斗預留孔的下方。

(2)利用泥斗內安裝的的4個吊耳將泥斗吊裝在泥斗預留孔的相應預埋板位置上。

(3)泥斗位置調整好后,將泥斗墊穩支好,安全施工。預防吊裝設備時,發生事故。

(4)將泥斗上的斜支撐(26件)與預埋鋼板焊牢。

(5)氣動裝置的支架按圖安裝好后焊牢,將氣缸安裝在支架和閘門上。

2.泥斗的操作規程

在現場進行操作,首先將控制系統切換到近程控制位置上。需要卸料時,先打開氣閥后,按動啟動按鈕。氣缸活塞頂出,推動閘門,將閘門頂開進行卸料。卸料完畢后需要關閉閘門時,按動關閉按鈕,汽缸活塞收縮,閘門關閉。而后,切斷氣源。

遠程操作時,首先將控制系統切換到遠程控制位置上。然后按現場操作程序進行操作。

3.注意事項

(1)泥斗內的物料不能存放時間過長,以免出現泥餅板結,致使卸料困難。

(2)氣動三聯體要經常進行維護保養,按時加油排污。

(3)電磁閥安裝兩件,一件使用,一件備用。保證設備安全正常運轉。
